進相機主板L1L2L3L6不亮的原因-湖北忠東進相器廠家幫您分析

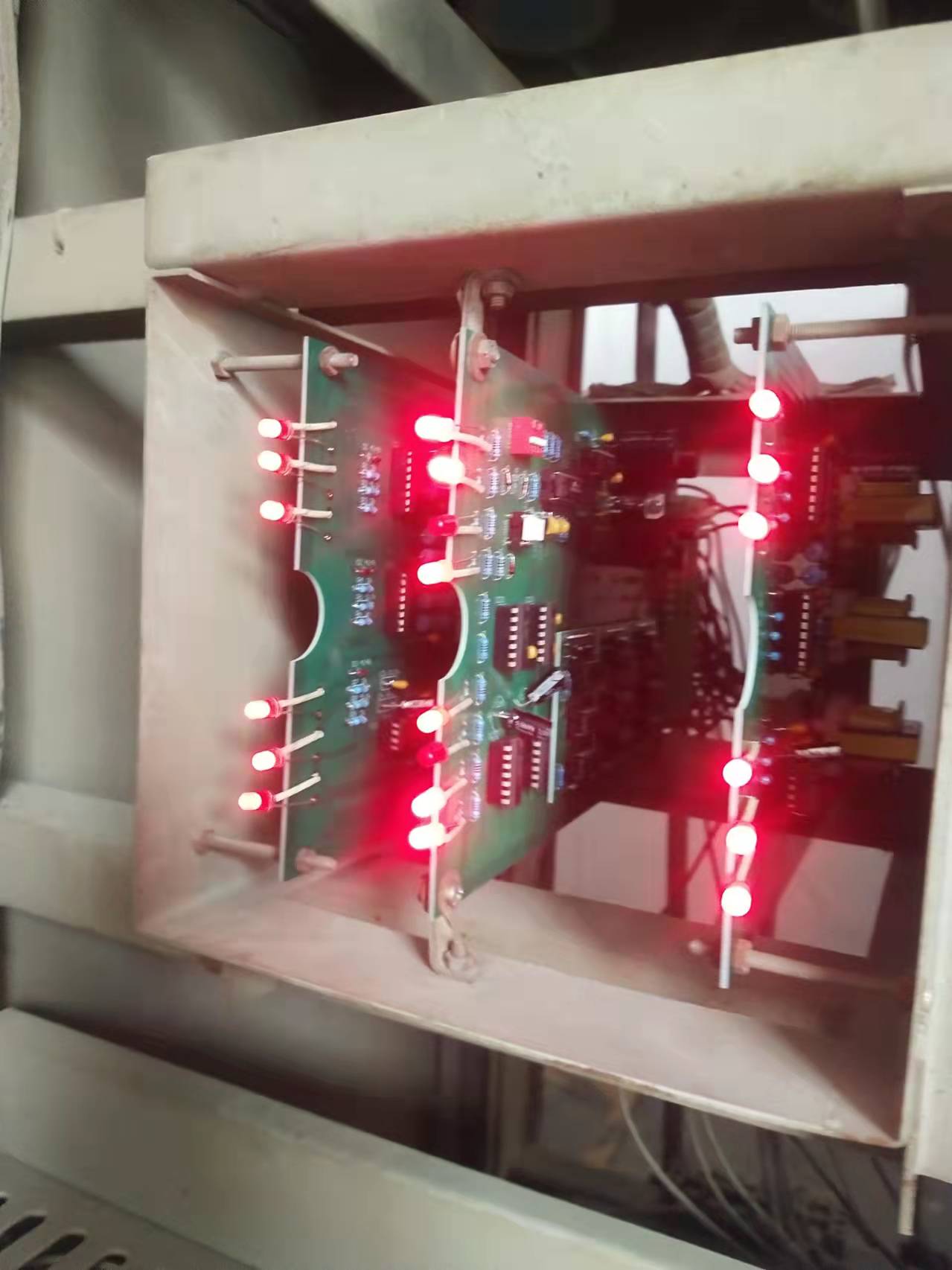

看下圖SP5無環流靜止式進相器主板上，L3 和L6燈不亮是什么原因。
控制板共有三塊，中間一塊一般稱為主控板，兩邊的一般稱為驅動板。控制板更換必須先斷開進相器電源，主控板內有四個撥碼開關，其作用是切換進相器的運行（電機運轉）和試驗狀態（電機不運轉），調整撥碼開關時，必須斷開空氣開關。
撥碼開關狀態：
|
ON |
|
□ |
□ |
□ |
|
ON |
|
|
|
|
|
|
□ |
|
|
|
|
|
□ |
□ |
□ |
□ |
|
|
1 |
2 |
3 |
4 |
|
|
1 |
2 |
3 |
4 |
試驗狀態 運行狀態
控制板上各指示燈所代表的意義如下：
主板的指示燈（從上往下數）
Ｌ１、Ｌ２、Ｌ３：電機轉子三相電流指示 Ｌ４：＋５Ｖ電源指示 Ｌ５：熱故障指示
Ｌ６：缺相及自動故障保護指示 Ｌ７：＋１５Ｖ電源指示 Ｌ８：－１５Ｖ電源指示
驅動板：分別代表１２個可控硅的觸發信號。
在正常的情況下，各指示燈顯示狀態如下：
主板：除上面三個指示燈（L1、L2、l3）周期性循環顯示外（注意：此指電機在運轉時的狀態。若電機未轉，該三燈為隨機狀態），其它五個燈一直亮著。驅動板：其上各指示燈（１２個）均亮并有輕微閃亮。
以上L3和L6燈不亮，原因有2個：1.對應的第3只傳感器故障， 2.主板壞，更換一塊新主板。
