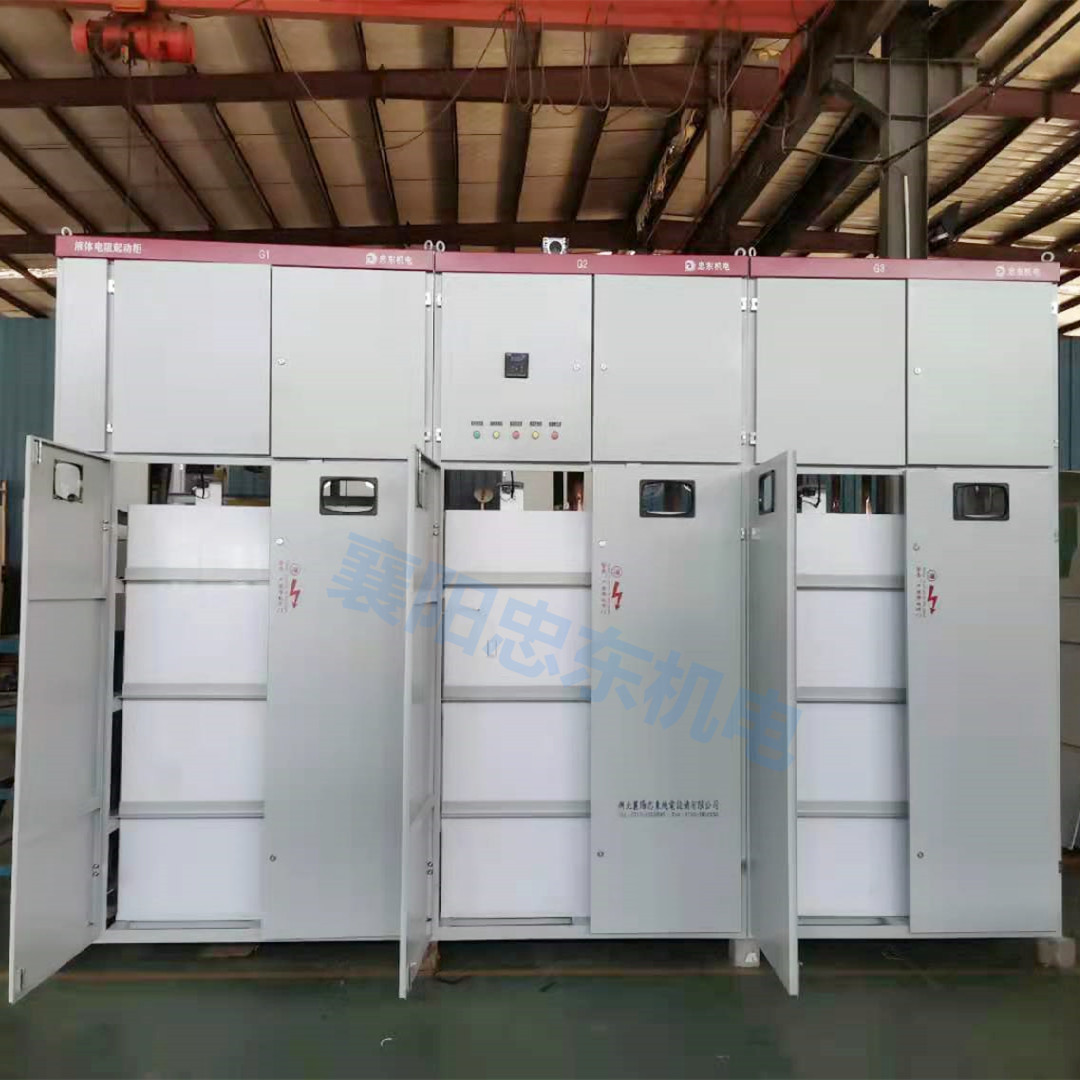

1 水電阻啟動柜概述

   ZDGQ系列高壓交流鼠籠電動機水電阻啟動柜適用于額定電壓為3~10KV大、中型同步或異步鼠籠式電動機軟起動。

   該裝置與傳統的起動裝置相比，主要性能有如下特點：

● 起動電流小而平滑、無沖擊，顯著降低電網壓降，保證電網的可靠運行，有效保護電動機及傳動機械的安全起動。

● 具備完善的報警提示功能和電動機保護功能。

● 根據性能要求可采取一般控制或采用PLC控制，可靠性高。

● 采用先進的控制技術，使電動機起動過程的控制響應更快，精度更高。

● 電動機起動完成后，實施有效的運行監控。

● 完善的報警提示功能，通信功能、網絡功能，可方便的實現中控室集中控制。

2 水電阻啟動柜工作原理

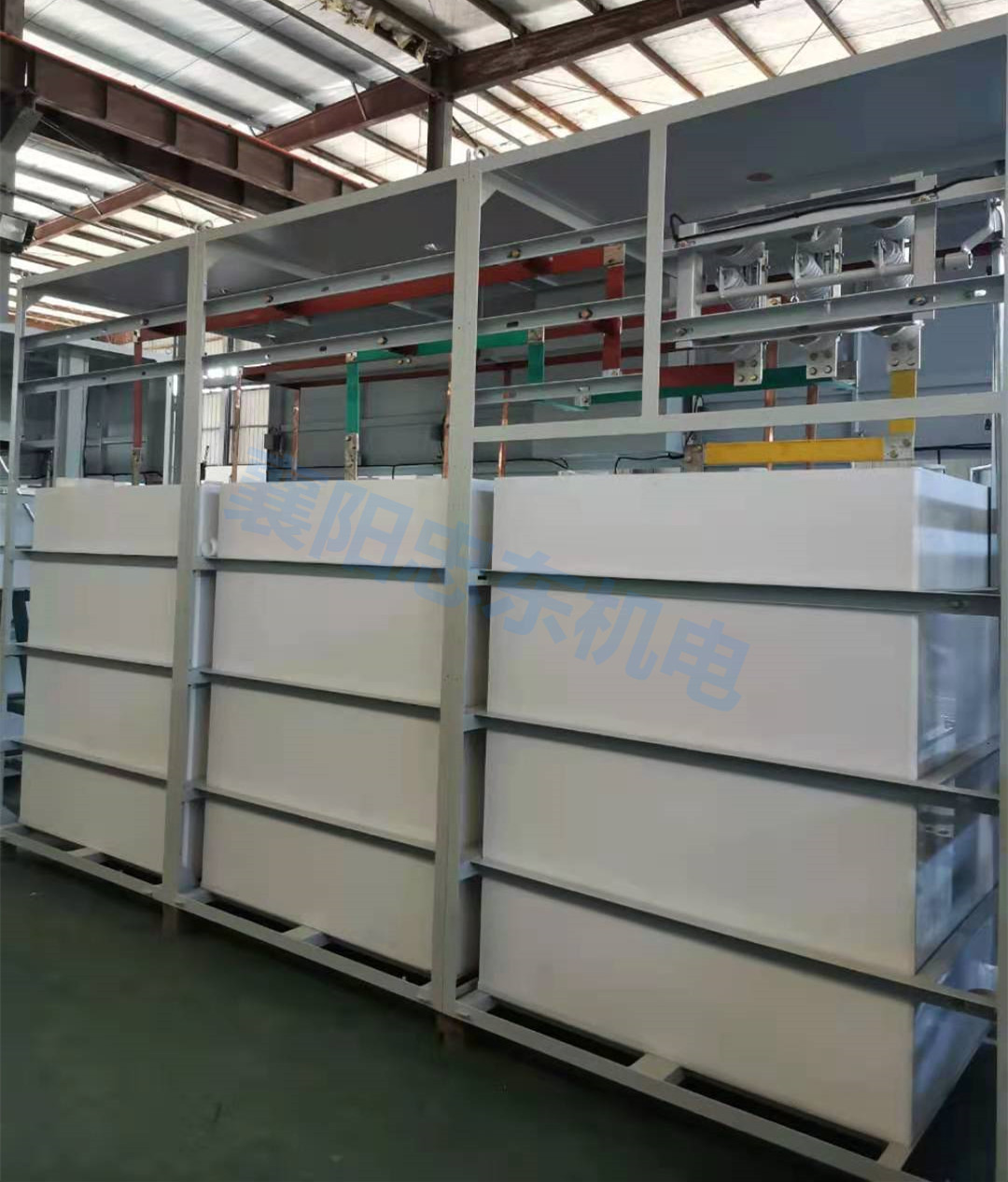

   該裝置是在電動機定子回路中串入可變電阻的一種降壓起動裝置，即隨著主電動機的起動，裝置自動改變電阻的阻值而使電機端電壓均勻提高的一種起動方式。

   主機起動結束后，軟起動裝置從主回路中完全脫離開或處于零電位，電阻值自動恢復到初始狀態，為下次起動作好準備。

3 水電阻啟動柜型號說明

      4主要技術參數

額定電壓（KV 有效值）		3	6	10
電壓（KV 有效值）		3.6	7.2	12
電阻箱工頻耐壓（KV）（有效值）	相對地	18	23	30
	同相間	12	15	18
電氣間隙		75	100	125
起動電流/額定電流（Iq/Ie）		1.5~3.5（現場可調）
液阻正常工作溫度（℃）		0~70
起動時間		10~60~120（現場可調）
防護等級		IP20，IP30
連續起動次數（次）	＜1250KW	2~4(與負載情況有關)
	≥1250KW	2~3(與負載情況有關)

注：起動電流在負載系統阻力矩允許的情況下可控制到至小

5水電阻啟動柜使用環境條件：

1）    環境溫度：氣溫+40℃-0℃；

2）    空氣相對濕度不超過90%；

3）    海拔高度不大于1000m；

4）    地面傾斜度不大于5°；

5）    安裝地點無火災、爆炸危險、化學腐蝕及劇烈震動；

注：若有特殊使用條件，請在訂貨時注明。
