高低壓成套電氣銅排鋁排電纜載流量(A)查詢表

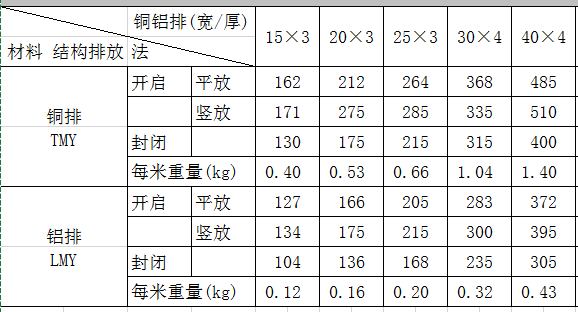

| 銅排、鋁排載流量（安）表 | |||||||||||||||||||||||||||||||||||||||||||||
| 銅鋁排(寬/厚) | 15×3 | 20×3 | 25×3 | 30×4 | 40×4 | 40×5 | 50×5 | 50×6 | 60×6 | 60×8 | 60×10 | 80×6 | 80×8 | 80×10 | 100×6 | 100×8 | 100×10 | 120×8 | 120×10 | 2根 | 2根 | ||||||||||||||||||||||||
| 材料 結構排放 | 法 | 60×6 | 80×8 | ||||||||||||||||||||||||||||||||||||||||||
| 銅排 | 開啟 | 平放 | 162 | 212 | 264 | 368 | 485 | 540 | 660 | 740 | 873 | 1018 | 1140 | 1115 | 1270 | 1430 | 1356 | 1565 | 1785 | 1860 | 1980 | 1340 | 1950 | ||||||||||||||||||||||
| 豎放 | 171 | 275 | 285 | 335 | 510 | 580 | 705 | 775 | 920 | 1070 | 1195 | 1205 | 1370 | 1540 | 1475 | 1685 | 1870 | 1955 | 2170 | 1410 | 2120 | ||||||||||||||||||||||||
| TMY | 封閉 | 130 | 175 | 215 | 315 | 400 | 440 | 540 | 605 | 718 | 837 | 935 | 915 | 1040 | 1170 | 1120 | 1280 | 1420 | 1485 | 1626 | 1017 | 1530 | |||||||||||||||||||||||
| 每米重量 | 0.40 | 0.53 | 0.66 | 1.04 | 1.40 | 1.74 | 2.18 | 2.61 | 3.13 | 4.18 | 5.22 | 4.18 | 5.57 | 6.96 | 5.22 | 6.96 | 8.70 | 8.35 | 10.50 | 6.26 | 11.14 | ||||||||||||||||||||||||
| 鋁排 | 開啟 | 平放 | 127 | 166 | 205 | 283 | 372 | 417 | 515 | 573 | 680 | 788 | 895 | 864 | 995 | 1115 | 1070 | 1220 | 1370 | 1420 | 1550 | 1035 | 1510 | ||||||||||||||||||||||
| 豎放 | 134 | 175 | 215 | 300 | 395 | 440 | 546 | 600 | 715 | 830 | 935 | 935 | 1070 | 1200 | 1160 | 1315 | 1475 | 1550 | 1760 | 1090 | 1650 | ||||||||||||||||||||||||
| LMY | 封閉 | 104 | 136 | 168 | 235 | 305 | 342 | 422 | 470 | 560 | 648 | 730 | 708 | 815 | 915 | 885 | 1000 | 1120 | 1177 | 1270 | 786 | 1191 | |||||||||||||||||||||||
| 每米重量 | 0.12 | 0.16 | 0.20 | 0.32 | 0.43 | 0.54 | 0.68 | 0.81 | 0.97 | 1.30 | 1.62 | 1.30 | 1.73 | 2.16 | 1.62 | 2.16 | 2.70 | 2.60 | 3.24 | 1.94 | 6.46 | ||||||||||||||||||||||||
| 塑料銅芯線載流量(安)表 | |||||||||||||||||||||||||||||||||||||||||||||
| 導線截面(mm2) | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | ||||||||||||||||||||||||||||||||
| 硬線BV | 根數/單根直徑 | 1/1.13 | 1/1.37 | 1/1.76 | 1/2.24 | 1/2.73 | 7/1.33 | 7/1.68 | 7/2.11 | 7/2.49 | 19/1.81 | 19/2.14 | 19/2.49 | 37/2.01 | |||||||||||||||||||||||||||||||
| 軟線BVR | 根數/單根直徑 | 7/0.43 | 7/0.52 | 19/0.41 | 19/0.52 | 19/0.64 | 19/0.82 | 49/0.64 | 98/0.58 | 133/0.58 | 133/0.68 | 189/0.68 | 259/0.68 | 259/0.76 | |||||||||||||||||||||||||||||||
| 開啟式載流量(安) | 5 | 10 | 15 | 25 | 35 | 60 | 90 | 113 | 140 | 177 | 268 | 288 | 314 | ||||||||||||||||||||||||||||||||
| 封閉式載流量(安) | 4 | 8 | 12 | 20 | 28 | 48 | 72 | 93 | 115 | 145 | 220 | 240 | 258 | ||||||||||||||||||||||||||||||||
| 注： | 1.根據電流大小，按上表選擇相母線。 | ||||||||||||||||||||||||||||||||||||||||||||
| 2.零(N)母線按相母線截面的一半選取(但≮16mm2)。 | |||||||||||||||||||||||||||||||||||||||||||||
| 3.由于受元件進出線端口寬度的限制或母排不易滿足規定的電氣間隙時，可用對應塑膠線代替。 | |||||||||||||||||||||||||||||||||||||||||||||
